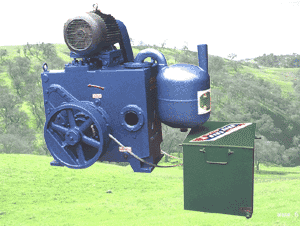

MH-2型系列真空泵（以下简称泵）为高真空抽气泵，系油封滑阀泵系列。能抽至1.33Pa以下之真空度，故适用于各种高真空要求。
　　该泵机械运动系统是引进国际先进技术制作而成。运用世界顶尖运动技术旋转式压速空气原理并结合罗氏定律（油飞溅润滑）和牛顿惯性定律贯串一起，并使用二级双重冷却及润滑。使用动力仅为W系列（往复泵）及X系列（叶片泵）（抽速率相同）的一半，具有平衡可靠，噪音低，使用动力小及寿命长等显著特点。
　　泵身等主要部件均采用耐磨高矽烘密真空浇铸而成，并经表面处理和加工中心一次装夹完成，具有精度高，磨损小，维修少等特点。此真空泵广泛应用于染料化工、食品添加剂、电子、真空镀镆、油漆、医药、精细化工等行业，是国内真空泵行业之上乘之选。

二、产品型号及技术参数

MH-2/30 MH-2/50 MH-2/80 MH-2/80B MH-2/100 MH-2/150 MH-2/200 抽气速率L/S 30 50 70 80 100 150 200 极限真空Pa 1.33 1.33 1.33 1.33 1.33 1.33 1.33 转速r/min 400 400 400 400 400 400 400 配套电机功率KW 3 4 5.5 5.5 5.5 7.5 11 实用耗电量h/KW 2.2 3 4 4 5 6 8 冷却方式 水油双重冷却　　 温升≤40℃

三、结构与工作原理
　　MH-2系列的各种真空泵外形和结构基本相同。泵由电机经三角皮带传动到泵转子。电动机用电机板固定在泵体上。
　　泵由泵体及内部作偏心转动的滑阀部件、半圆形滑阀导轨、排气阀门、轴等组成。图1为其工作原理图。
泵体中有滑阀板，它能在半圆形的滑阀导轨中上下滑动及左右摆动，这样泵体内被滑阀套和滑阀板分隔成A、B两室。
　　泵在运行过程中，A、B两室容积周期性改变，从而完成吸气和排气过程。

图1为MH-2系列真空泵工作原理结构图
白色为进入气体，深色为排出气体
1-泵体 2-轴 3-偏心轮 4-滑阀套 5-滑阀板 6-滑阀导轨 7-排气阀门

四、按装与调试
1、按装示意图

注：（1）、缓冲罐的大小根据实际情况及瓜锅的大小而定
　　（2）、此有安装管道，以及阀门的大小，根据真空泵的型号而定
　　（3）、1#缓冲罐可加碱或酸中和

2、安装尺寸（附1）
附1：MH-2系列真空泵安装尺寸（单位：毫米）

	地脚尺寸		地脚螺栓	进排气管口直径
	长	宽
MH-2/30	545	192	14×4	25
MH-2/50	460	228	14×4	60
MH-2/80	610	214	14×4	75
MH-2/80B	640	250	14×4	75
MH-2/100	750	240	16×4	90
MH-2/150	750	315	16×4	108
MH-2/200	750	315	16×4	108

3、真空泵须按装在环境清洁、通风良好、光线充足的室内，室内环境温度5-40℃，相对温度不大于90%。
4、按装基础：泵可按装在钢筋混凝土或固定工字钢上，泵底离地面约40mm（便于放油）与其他设备或障碍物之间至少应留600mm（便于检修）并应考虑便于按装真空，排气和冷却水管路。
5、按装泵时必须校准水平，然后将底脚螺丝紧固。
6、按装真空管路前对管路应进行清洁处理，以免碎片、碎屑焊渣被吸入泵内，造成损坏。
7、进气管路管径应不小于泵进气口直径，管道宜短，接头宜少，否则影响抽速。管道和接头的漏气量应控制到最小点。
另应注意被抽容器的气体量（或产气量）应与泵的抽速相适应。
8、排气管路管径不可小于泵体排气出口口径，可将管路接到室外，出口朝下，避免雨水及杂物进入泵内。
建议因环保要求，可装置油水混合物收集器（辅集器），回收混合物后进行油水分离，油可供泵继续使用。亦可多台泵连成一体，做成集灌的形式进行排气。
9、泵进油口、出油口按装须同外油箱进出口相符，并且必须按装外油箱，泵体出油口应高于外油箱油位，避免因油路不畅影响使用，造成损失。油箱本厂有供应，亦可自行设计。
10、按照电机标牌所示电压<
11、冷却水管管路与泵体夹套，冷却管路接通，控制水流出温度在40℃以下。
12、调试及试泵
（1）试车前检查各接处紧固情况，检查电气线路，检查冷却水管路是否畅通。
（2）用手缓慢转动皮带轮，检视传动部份是否正常，不可直接开动电机，以防造成损坏。
（3）打开进气管上放空阀。
（4）打开冷却水管路，看是否畅通。
（5）启动电机，注意转动方向应与泵转动方向一致。
（6）关闭放空阀，注意油位、冷却水，注意泵运转方向是否正常，有无异常声响，检查电机是否超负荷运转。
（7）待开泵5分钟以上缓慢打开进气阀，注意真空表是否指向正确工作压力。如被抽系统体积较大，则进气阀总阀只能稍开一点，使其真空保持在-0.06MPa左右，泵内有足够的滑润，待被抽系统都在-0.06MPa以上开足进气管道总阀。
（8）停车：停车时应先关闭通往真空系统的进气阀，与真空系统隔断，然后关闭电动机，并打开放空阀让空气进入泵内，最后再停止冷却水。
（9）用户特点注意：第七条使用方法，以及化工原料结焦或凝固性气体气形成咬泵，电动机没有过载保护装置，该情况属使用不当所成。
（10）如碰到有大量溶剂或水经过真空蒸馏，使其进入泵内，这样会影响真空，严重的会将泵咬死。

五、故障分析与排除

六、注意事项

1、如果被抽气体含有大量水蒸汽，可在进气口前安装干燥器，内装五氧化二磷、三氧化二铝、氯化钙，或冷阱或内装干冰，用来吸收或冻结气体中的水份。
2、如果被抽气体温度过高，应考虑在进气口前增设冷凝器或冷却器，使气体温度降低，接近常温。
3、如果被抽气体含有腐蚀性结焦、凝固性或与油起化学反应成份时，应在进气口前设置气体吸收与中和装置。
4、定期更换真空泵油，如油被污染变质，应及时换油，严禁使用含硫机油，可选用国产1#真空泵油。冬季亦可用46#机械油代替。
5、在室温低于5℃时应将冷却水放尽，以免冻裂泵体。
6、MH-2/150或MH-2/200泵使用时，需高真空度，则可将机油泵拆掉，真空度可提高150Pa。
7、发现有可凝性凝固体气体，将泵咬死，可在泵的进气管放空阀用蒸汽加热，并用杠杆左右缓慢转动飞轮，使其正常为止。
8、机油泵使用要点
欢迎贵单位使用我厂新制研发的真空泵润滑系统产品。在使用过程中，敬请注意以下几点：
（1）机油泵的排油口与泵体的进气口油管连接或连接与进气口的主管路上，机油泵的吸油口与外油箱的吸油口连接。
（2）当真空泵运转后，查看机油泵的油管内是否有油，如没油，请停止真空泵的运转，从机油泵的高出口灌一点润滑油入机油泵内，然后连接好管路，重新启动真空泵。严禁机油泵内腔无油长时间工作。
（3）如果贵单位要求真空度极高，请限制使用机油泵。
（4）如贵单位在实际生产中，真空度0~-0.06MPa区间有较长工作时间时，象抽滤排气量较大等请务必使用机油润滑泵。但管路（1）（2）（3）不宜过长。请尽量将油箱靠近真空泵。
（5）该系统运转一段时间后，请查看机油泵的皮带是否过松，请调整间距，同时查看连接机油泵的油管是否过松，请用管箍扣牢。
（6）如贵单位不需用机油泵，请将电动机与机油泵的皮带去掉，并将真空泵喷油嘴用螺丝堵住，以免漏真空。
使用机油泵与不使用机油泵其真空度相差约30Pa，敬请贵单位据实情酌情使用。

附件说明：
　　本厂有真空泵油水收集器（辅集器）及外油箱供应。油水收集器安装在排气口上，收集的油水可直接回收到油箱内，水及污物从排污口中排出，油可继续使用，便于节省油耗。另外此辅集器是环保部门推荐产品，无污染、无噪音，用户可自行选用。
　　外用油箱和辅集器用户可根据本厂情况自行设计制造。该系列真空泵除MH-2/50以外，其它均可根据被抽气体情况改用内置或外置油箱，外置油箱便于清理污物或沉淀物，内置油箱被选在抽洁净纯气体应用。
