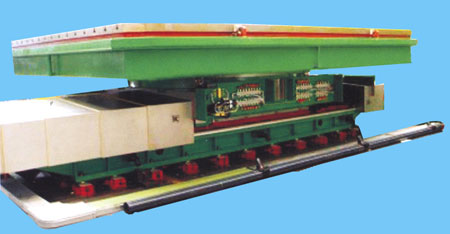

回转工作台
回转工作台的简介：回转工作台是镗床.铣床.钻床等用于加工有分度要求的孔.槽.斜面.圆面.弧面等的重要机床附件。
数控回转台技术参数
回转工
作台 项目 单位 HT200A HT315B
台面尺寸 mm 2000×2500 3150×4000
工作台总高度 mm 850 1250
工作台承重 t 20 100
直线进给速度 mm/min 2.6-111（12级step） 1-800（24级step）
快速直线速度 mm/min 2000 2000(<60T)、800(60-100T)
回转速度范围 r/min 0.0008-0.036（12级step） 0.00034-0.266(24级step)
快速回转速度 r/min 0.65 0.644(<60T)、0.266(60-100T)
重量 t 11 37
电机功率 kw 5.5 15
工作
范围 项目 单位 TDV10 TDV30 TDV45 TDV80 TDV140 TDV250 TDV350
工作台
台面尺寸 mm×mm 1400×1600 2000×2500 2800×2800 3600×3600 5000×5000 7000×7000 5000×5000
承载
能力 t 10 30 45 80 140 250 350
滑座行
程(V轴) mm 2000 2000-3000 2000-3000 2000-3000 2000-5000 3000-6000 3000-6000
T型槽
T-slot mm 28 28 28 36 48 48 48
进给
速度 滑座移动
速度(轴) mm/min 0.1-10000 0.1-5600 0.1-5600 0.1-4800 0.1-4500 0.1-4000 0.1-3000
工作台转
速度(B轴) deg/min 0.1-1080 0.1-450 0.1-450 0.1-400 0.1-200 0.1-200 0.1-100
回转台分度精度 arcsec 6 10 10 10 10 10 12
测量
系统 闭环反馈 V,B V,B V,B V,B V,B V,B V,B
半闭环反馈
总
重
量 Total
Weight t 12 24 26 38 75 100 125
回转工
作台 项目 单位 HT200A HT315B
台面尺寸 mm 2000×2500 3150×4000
工作台总高度 mm 850 1250
工作台承重 t 20 100
直线进给速度 mm/min 2.6-111（12级step） 1-800（24级step）
快速直线速度 mm/min 2000 2000(<60T)、800(60-100T)
回转速度范围 r/min 0.0008-0.036（12级step） 0.00034-0.266(24级step)
快速回转速度 r/min 0.65 0.644(<60T)、0.266(60-100T)
重量 t 11 37
电机功率 kw 5.5 15
工作
范围 项目 单位 TDV10 TDV30 TDV45 TDV80 TDV140 TDV250 TDV350
工作台
台面尺寸 mm×mm 1400×1600 2000×2500 2800×2800 3600×3600 5000×5000 7000×7000 5000×5000
承载
能力 t 10 30 45 80 140 250 350
滑座行
程(V轴) mm 2000 2000-3000 2000-3000 2000-3000 2000-5000 3000-6000 3000-6000
T型槽
T-slot mm 28 28 28 36 48 48 48
进给
速度 滑座移动
速度(轴) mm/min 0.1-10000 0.1-5600 0.1-5600 0.1-4800 0.1-4500 0.1-4000 0.1-3000
工作台转
速度(B轴) deg/min 0.1-1080 0.1-450 0.1-450 0.1-400 0.1-200 0.1-200 0.1-100
回转台分度精度 arcsec 6 10 10 10 10 10 12
测量
系统 闭环反馈 V,B V,B V,B V,B V,B V,B V,B
半闭环反馈
总
重
量 Total
Weight t 12 24 26 38 75 100 125
|
回转工作台 Rtating table |
项目Item | 单位Unit | HT200A | HT315B |
| 台面尺寸table Size | mm | 2000×2500 | 3150×4000 | |
|
工作台总高度 table Height |
mm | 850 | 1250 | |
|
工作台承重 Loading Capacity |
t | 20 | 100 | |
|
直线进给速度 Linear Feed Speed |
mm | 1400 | 2000 | |
|
直线进给速度 Linear Feed Speed |
mm/min |
2.6-111 (12级step) |
1-800(24级step) | |
|
快速直线速度 Rapid Linear Speed |
mm/min | 2000 |
2000(﹤60T)、 800(60-100T) |
|
|
回转速度范围 Ratating Speed Range |
r/min |
0.0008-0.036 (12级step) |
0.00034- 0.266(24级step) |
|
|
快速回转速度 Rapid Rotating Speed |
r/min | 0.65 |
0.644(﹤60T)、 0.266（60-100T) |
|
| 重量 Weight | t | 11 | 37 | |
|
电机功率 Mmtor Power |
kw | 5.5 | 15 |
| 项目Item | 单位Unit | tdV10 | tdV30 | tdV45 | tdV80 | tdV140 | tdV250 | tdV350 | |
| 工作范围Working Range | 工作台台面尺寸Tabke Size | mm×mm |
1400 ×1600 |
2000 ×2500 |
2800 ×2800 |
3600 ×3600 |
5000 ×5000 |
7000 ×7000 |
5000 ×5000 |
| 承载能力Loading Capacity | t | 10 | 30 | 45 | 80 | 140 | 250 | 350 | |
| 滑座行程（V轴）Slide trave(v axis) | mm | 2000 | 2000-3000 | 2000-3000 | 2000-3000 | 2000-5000 | 3000-6000 | 3000-6000 | |
| T型槽T-solt | mm | 28 | 28 | 28 | 36 | 48 | 48 | 48 | |
| 进给速度Feed Speed | 滑座移动速度（V轴）Slide Movement Speed(V axis) | mm/mm | 0.1-10000 | 0.1-5600 | 0.1-5600 | 0.1-4800 | 0.1-4500 | 0.1-4000 | 0.1-3000 |
| 工作台回转速度（B轴）table Ratating S peed(B axis) | deg/min | 0.1-1080 | 0.1-450 | 0.1-450 | 0.1-400 | 0.1-200 | 0.1-200 | 0.1-100 | |
| 回转台分度精度Indexing Accuracy | arcsec | 6 | 10 | 10 | 10 | 10 | 10 | 12 | |
| 测量系统Measurement system | 闭环反馈Closed-loop Feedback | V,B | V,B | V,B | V,B | V,B | V,B | V,B | |
| 半闭环反馈Semi-closed Loop Feedback | |||||||||
| 总重量 | Total Weight | t | 12 | 24 | 26 | 38 | 75 | 100 | 125 |
