技术参数

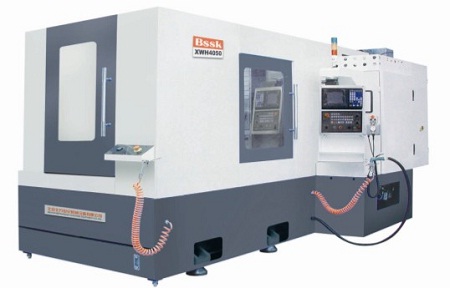

XWH4050

行程X轴/Y轴/Z轴

550/515/515mm

刀库形式及储刀数

圆盘式24把刀

工作台面尺寸

2300x3000

刀库锥度

BT40

工作台尺寸

400x550mm

刀库最大直径

76.2/127mm(邻空刀时127mm)

T型槽数量

4

换刀速度

2.5sec

T型槽规格

12mm

刀盘分度时间

0.6 sec

T型槽间距

80mm

选刀方式

双向任意选刀

定位中孔

40H6

刀具最大重量

10kg

工作台交换时间

约20S

回转工作台额定扭矩

520 N.m

单个工作台最大承重

500kg

回转工作台锁定扭矩

1000 N.m

双向定位精度X、Y、Z全行程

±0.01mm

快进速度

22m/min

双向定位精度 第四轴

28”

工作台进给速度

11 m/min

双向重复定位精度X、Y、Z全行程

±0.005mm

机器尺寸

3700x2620x2620mm

双向重复定位精度 第四轴

16”

总重量

9500kg

主轴电机额定功率

18.4KW

数控系统

KNUTH GPlus450

主轴电机额定扭矩

117N.m

排屑器

2条螺旋式排屑器
1条链板式排屑器

主轴转速

60-8000r/min
