首页>产品展示> 凸缘型系列

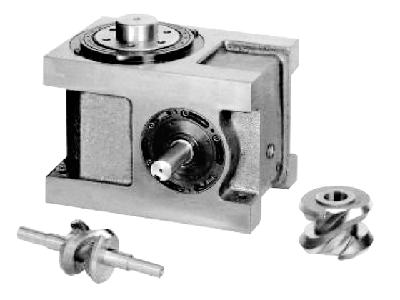

凸缘型系列

凸缘型系列的简介：特点：出力轴为凸缘法兰型，适合旋盘固定之各式自动化机械

凸缘型系列

产品型号：

单位：mm

型号	A	B	C	D	E1	E2	F1	F2	F3	F4	F5	G1	G2	H1	H2	H3	H4	H5	H6	H7	H8
45DF-N	130	40	45	45	Φ17	Φ14	160	90	35	34	30	70	10	120	10	110	90	20	Φ85	45	110
45DF-O	130	40	45	45	Φ17	Φ14	160	90	35	34	30	70	10	125	10	115	90	25	Φ85	45	110
60DF	170	55	60	55	Φ20	Φ16	190	110	40	38	35	86	12	140	10	130	120	10	Φ85	60	146
70DF-N	195	60	70	65	Φ25	Φ20	230	130	50	48	45	100	15	150	10	140	130	10	Φ110	65	165
70DF-O	195	60	70	65	Φ25	Φ20	230	130	50	48	45	100	15	157	13	144	130	14	Φ110	65	165
80DF-N	240	80	80	80	Φ30	Φ25	280	160	60	57	50	136	12	195	15	180	170	10	Φ125	85	180
80DF-O	240	80	80	80	Φ30	Φ25	280	160	60	57	50	120	20	195	15	180	170	10	Φ125	85	180
110DF	310	100	110	100	Φ35	Φ30	350	200	75	70	65	170	15	255	25	230	220	10	Φ160	110	230
140DF	380	120	140	120	Φ45	Φ40	420	240	90	85	75	200	20	295	25	270	260	10	Φ190	130	290
180DF	500	160	180	160	Φ65	Φ60	550	320	115	110	90	270	25	390	30	360	325	10	Φ250	150	390
250DF	710	230	250	230	Φ85	Φ80	730	460	135	130	110	400	30	525	30	495	480	15	Φ380	240	580
350DF	970	310	350	310	Φ95	Φ90	950	620	165	130	140	540	40	705	35	670	650	20	Φ480	325	810

型号	H9	J1	J2	K	L	M	N	P	Q	R	S1	S2	T	U1	U2	V	淨重（kg)
45DF-N	10	70	10	Φ55	Φ40	Φ25	M5	5	3	M8	110	10	M8	70	10	-	7
45DF-O	10	70	10	Φ55	Φ50	Φ26	M6	5	3	M8	110	10	M8	70	10	-	7
60DF	12	96	12	Φ60	Φ45	Φ30	M6	5	3	M8	146	12	M8	86	12	Φ15	12
70DF-N	15	100	15	Φ80	Φ55	Φ35	M6	7	4	M10	165	15	M10	100	15	Φ20	20
70DF-O	15	100	15	Φ80	Φ65	Φ35	M8	7	4	M10	165	15	M10	100	15	Φ20	20
80DF-N	30	146	12	Φ90	Φ65	Φ45	M8	7	4	Φ13	210	15	M10	136	12	Φ25	37
80DF-O	30	120	20	Φ90	Φ65	Φ45	M10	7	4	M12	200	20	M12	120	20	Φ25	37
110DF	40	190	15	Φ120	Φ90	Φ60	M12	10	5	Φ13	270	20	M10	130	35	Φ35	69
140DF	45	220	20	Φ150	Φ105	Φ80	M12	12	6	Φ15	330	25	M12	160	40	Φ50	95
180DF	55	300	25	Φ200	Φ150	Φ90	M16	18	7	Φ17	440	30	M16	220	50	Φ60	220
250DF	65	420	30	Φ300	Φ220	Φ130	M16	22	9	Φ18	630	40	M16	350	55	Φ70	530
350DF	80	580	35	Φ370	Φ270	Φ180	M20	25	9	Φ22	870	50	M20	480	70	Φ90	1400
